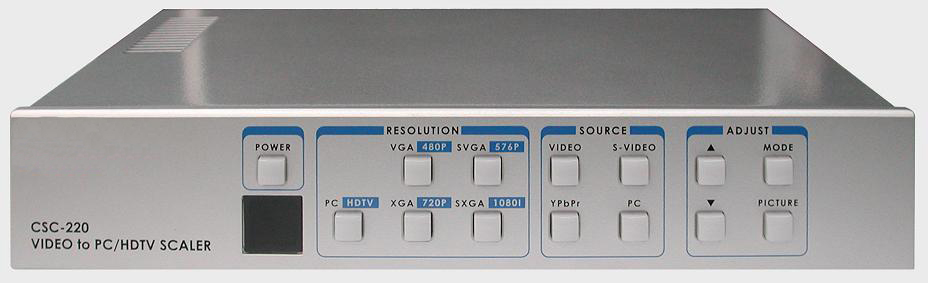

复合信号转换/倍线
型号：SCSC-220
特性：
1. 转换 AV 端子 (Composite Video)、S 端子 (S-Video)、色差 (Component) 及 计算机 (PC) 等输入讯号。可将影像输出至下列的分辨率：
* 计算机 (PC)：640 x 480 (VGA)、800x600 (SVGA)、1024 x 768 (XGA)、
1280 x 1024 (SXGA)
* 高分辨率电视 (HDTV)：480p, 576p 720p, 1080i
2. 自动侦测 NTSC 3.58、PAL，以及 SECAM 输入电视系统。
3. 3D 动态梳型滤波器 (comb filter) 与 Y/C 分离影像处理功能
4. 去交错化 (De-interlace) 影像处理技术，可提供无噪声的渐进扫瞄影像讯号。
5. 内建动态适应性交错影像模式 3:2 pull-down 提供清晰及干净24 张画面(fps)
的保真画质，如同DVD电影画质。
6. 支持 PAL 50Hz 与 NTSC 60Hz 之间的画面更新率转换。
7. 垂直时间滤波器(VT) 技术，可以消除画面边缘不整齐及去交错影像处理之后 的不良残像。
8. OSD 选项可调整控制颜色、细节、亮度、对比及色调（NTSC）。
9. 内建 DCTI (Digital chroma transient improvement) 数字色彩浓度实时校正功 能，与 DLTI (Digital luminance transient improvement) 数字亮度实时校正功能。
10. 自动记忆最后一次调整设定。
11. 支持 RS-232 计算机远程控制。
规格：
|
计算机输入 |
RGBHV 外同步 |
|
最高计算机输入分辨率 |
1280 x 1024 |
|
计算机输入接头型式 |
D-Sub 15 PIN 母头 |
|
计算机输入讯号幅度 |
RGB@0.7V, H&V Sync @ TTL |
|
影像输入 |
Composite Video @ 1 Vp-p 75 ohm
S-Video @ 1 Vp-p 75 ohm YPbPr Y : 1 Vpp 75 ohm PbPr : 0.7 Vp-p 75 ohm |
|
影像标准 |
NTSC 3.58, PAL B/D/G/I, SECAM |
|
影像输入接头 |
BNC 色差端子
S 端子
BNC AV 端子 |
|
输出分辨率 |
计算机分辨率 |
画素 |
格式 |
扫瞄方式 |
|
VGA 640 x 480
SVGA 800 x 600
XGA 1024 x 768
SXGA 1280 x 1024 |
RGBHV
RGBHV RGBHV RGBHV |
Progressive
Progressive Progressive Progressive |
|
高画质电视分辨率 |
16:9 1280 x 720p (720p)
16:9 1920 x 1080i (1080i)
852 x 480p (480p)
852 x 576p (576p) |
YPbPr
YPbPr YPbPr YPbPr |
Progressive
Interlaced Progressive Progressive |
|
|
输出分辨率 |
59.94 |
59.94 |
|
VGA
SVGA XGA SXGA
480p
576p
720p
1080i |
59.94
60.320
60.000
60.020
59.940
50
59.94
59.94 |
31.469
37.880
48.360
63.981
31.469
31.25
44.995
33.716 |
|
功能选单 |
面板控制按键 |
|
RS-232 控制 |
D-Sub 9-PIN 接头 |
|
摇控器控制 |
有提供 |
|
影像可调整项 |
亮度、对比、颜色、色调 (NTSC)、锐利度 |
|
产品净重 |
1 kg |
|
产品尺寸 |
204(长) x 154(宽) x 46(高)mm |
|
电气规格 |
100~240V, AC to DC 12V/1A 桌上型电源变压器 |
