矩阵

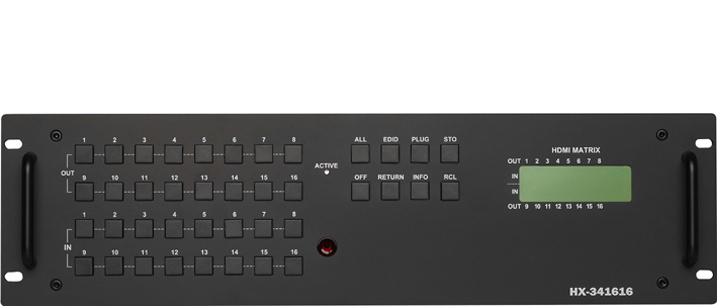

型号:HX-341616
特性:
支持 RS-232控制
支持 RS-485 串行控制
支持以太网控制
内置通用电源
支持16x16 固定输入输出接口
混合使用HDMI 线材输入 和 Cat.5e 线材输出连接
输出支持 HDBaseT 作为一个长距离传输通过100米的Cat.5e线材
兼容HDCP
EDID管理(通过第一输出口来复制)
通过RS-485串联集中控制到32套设备
记忆控制可达8 套
支持最大分辨率 4K x
2K@30Hz, 8-bit or
1080P@60Hz, 12-bit
支持原始 3D传递
支持高清晰音频 (Dolby TrueHD, Dolby Digital Plus and DTS-HD MA)
通道切换快速响应
IR传递支持所有输入和输出接口
IR 传递支持输入和输出接口全双工传输
支持 IR远程控制
支持 IR 微型控制去选择输出通道通过输出配置
3U 机架
规格:
输入接口 HDMI T x 16
输出接口 RJ45 x 16
RS-232 接口 DB9 母头
以太网接口 RJ-45
RS-485接口 2
LCD 模块 1
电源 100~240VAC, 50~60Hz, internal
外壳 黑色铝制
重量 7.5kg
尺寸 (LxWxH) 336x482x130 mm
最大分辨率 4K x
2K@30Hz, 8-bit
带宽 300 MHz
HDM线材长度 至少10米
Cat.5e 线材长度 100 米 (Max.)
比特率 9600 bps; 8 data bits, 1 stop bit, no parity
通讯协议 HTTP, DHCP, TCP/IP, ICMP (ping)

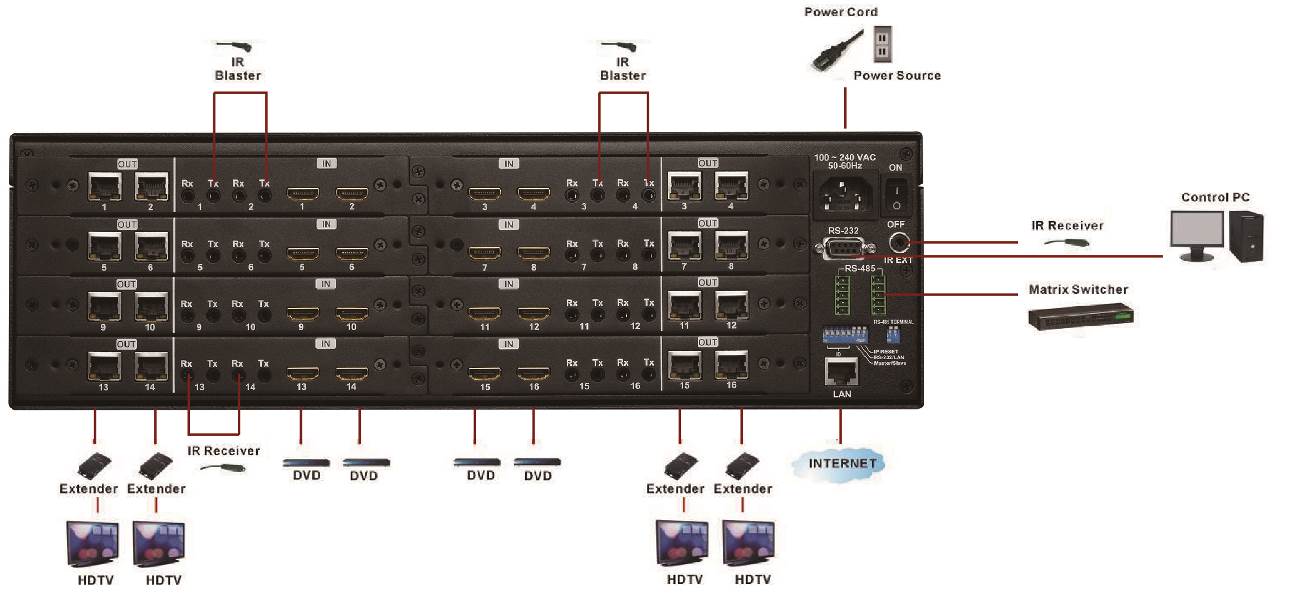

产品架构图:
