转换器/倍线器
型号：SCSDI-12SR
特性：
本产品为1进2出 SDI 影像升频器，可将一组 SD-SDI、HD-SDI 或 3G-SDI标准输入讯号进行升频转换，再输出成两组相同的 SDI 标准讯号。最高支持2.970 Gbps 传输频宽，可传送3G-SDI 影像讯号。内建OSD 选单，可让使用者透过面板上的按钮来调整各种影像设定。
1.支持3G SDI,HD SDI与SD SDI之间的倍线或是降频操作
2.支持任何标准SDI格式的输入或输出分辨率，完美配合信号源与显示器

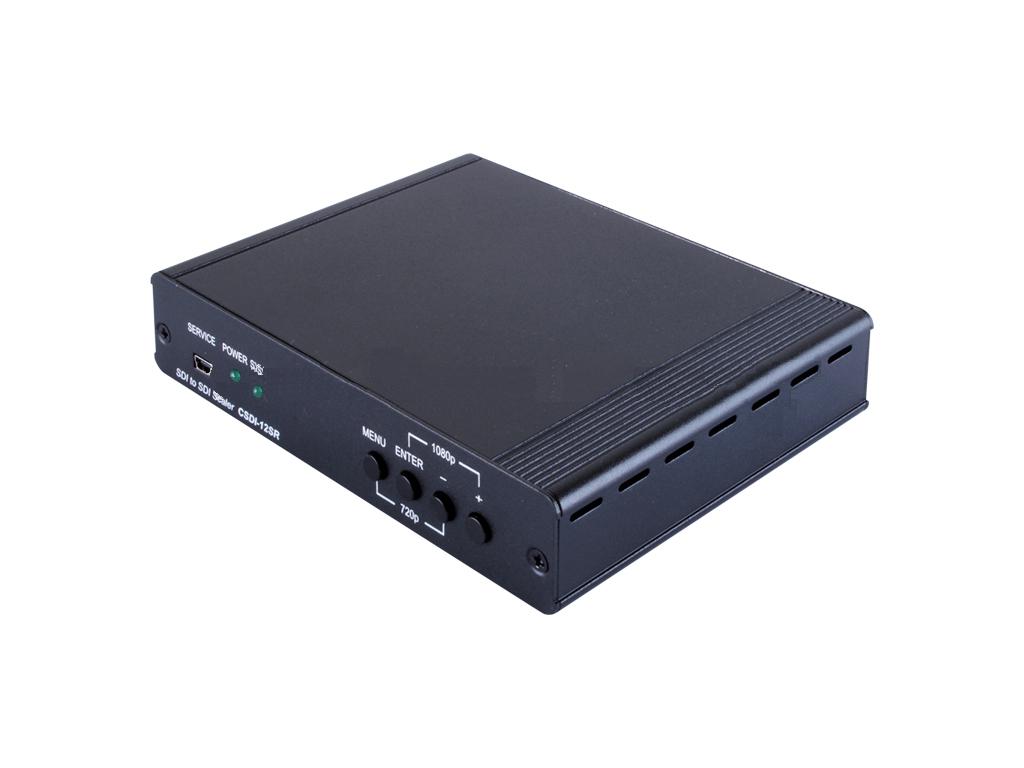

3.OSD菜单使操作更简便
4.SDI输出2路分配功能
5.SDI信号放大
规格：
|
SMPTE标准 |
425M Level A&B,424M,292M,259M-C |
|
SDI传输频宽 |
2.970Gbps,2.970/1.001Gbps,1.485Gbps, |
|
1.485/1.001Gbps & 270 Mbps |
|
影像频宽 |
148.5MHz/link |
|
输入埠 |
1×BNC端子(SD-SDI/HD-SDI/3G-SDI) |
|

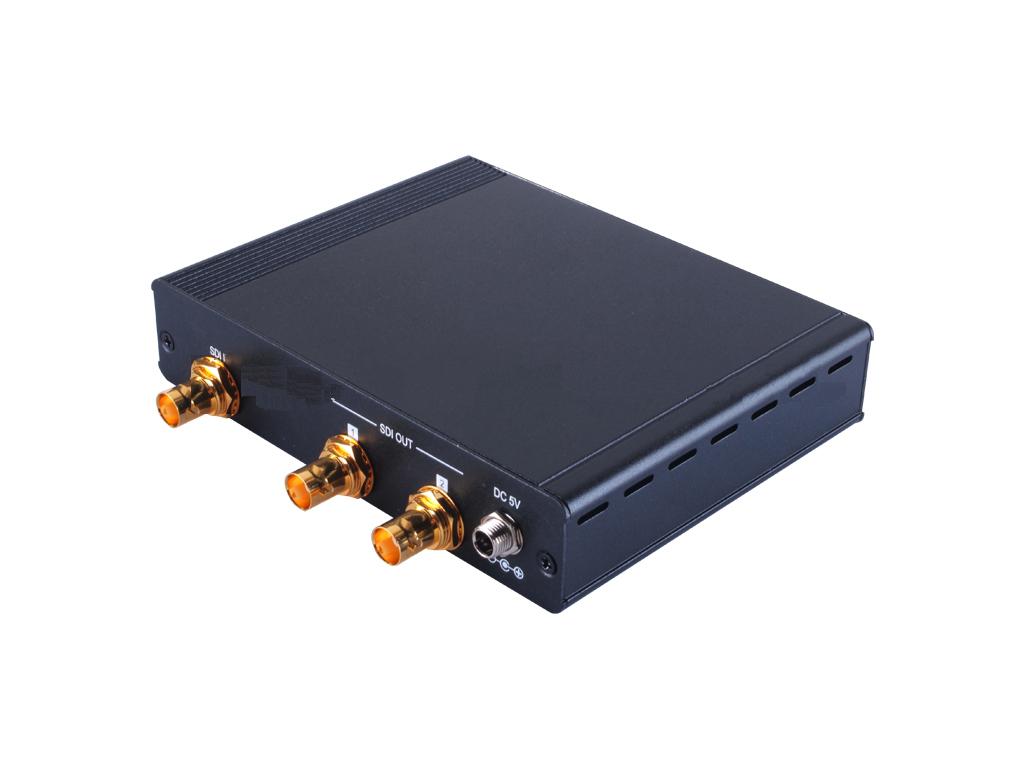

输出埠 |
2×BNC端子(SD-SDI/HD-SDI/3G-SDI) |
|
SD-SDI影像格式 |
SMPTE 259M-C,270 Mbps |
|
HD-SDI影像格式 |
SMPTE 292M,1.485&1.485/1.001Gbps |
|
3G-SDI影像格式 |
SMPTE 424M/425M-A&B,2.970&2.970/1.001Gbps |
|
SDI传输距离 |
最远可达300/200/100公尺(SD/HD/3G) |
|
静电保护 |
Human body model:±8kV(air-gap discharge) |
|
±4kV(contact discharge) |
|
电源供应 |
5V/2.6ADC(美国/欧盟标准，CE/FCC/UL认证) |
|
尺寸 |
145mm(W)×112.5mm(D)×30mm(H)/不含接头 |
|
145mm(W)×131mm(D)×30mm(H)/含接头 |
|
重量 |
354g |
|
机体材质 |
铝 |
|
机壳颜色 |
黑 |
|
操作温度 |
0o℃~40o℃/32℉~104℉ |
|
仓储温度 |
-20o℃~60℃/-4℉~140℉ |
|
相对湿度 |
20~90%RH(non-condensing) |
|
电源消耗 |
3.1W |
